相原低电圧回路用电源変圧器LST系列
型号：LST系列
品牌：日本相原aihara变压器
产品说明

Lst 耐 雷 ト ラ ン ス
低電圧回路用電源変圧器
　

Lightning　Surgecut　TRansformer
　雷サージ対策の決め手！！優れたサージ遮断機構がすばやく電子機器をガード。
  耐雷トランス
1 高絶縁性トランスにマッチした雷サージ抑制機能を搭載、電磁妨害の影響を回避した良質の電源を供給します。
2 適切なシールド工法により、ノーマル(Line-Line)?コモン(Line-Earth)両モードの伝導性ノイズ及びサージを低減します。

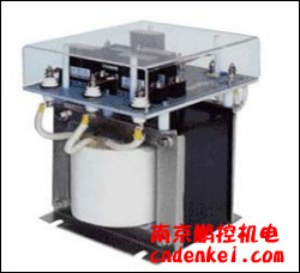

3 露出型（盤内取付用）は、感電防止策として簡易型安全カバーを標準装備しています。
4 ケース収納型（屋内設置用）は、電撃事故防止のため金属ケースに低電位化対策を施しています。
　標準品仕様（500VA～3kVA）
　　 ケース付き
　品名 仕様 　品名 仕様
一次電圧 二次電圧 容量 一次電圧 二次電圧 容量
LST-050-11 100V 100V 500VA LST-050C-11 100V 100V 500VA
LST-050-21 200V 100V 500VA LST-050C-21 200V 100V 500VA
LST-100-11 100V 100V 1kVA LST-100C-11 100V 100V 1KVA
LST-100-21 200V 100V 1kVA LST-100C-21 200V 100V 1KVA
LST-150-11 100V 100V 1.5kVA LST-150C-11 100V 100V 1.5kVA
LST-150-21 200V 100V 1.5kVA LST-150C-21 200V 100V 1.5kVA
LST-200-11 100V 100V 2kVA LST-200C-11 100V 100V 2kVA
LST-200-21 200V 100V 2kVA LST-200C-21 200V 100V 2kVA
LST-300-11 100V 100V 3kVA LST-300C-11 100V 100V 3kVA
LST-300-21 200V 100V 3kVA LST-300C-21 200V 100V 3kVA

品名
容量
Ｗ(幅)
Ｈ(高)
Ｄ(奥)
Ａ(取付)
Ｂ(取付)
重量
LST-050
500VA
200
232
220
111
102
11.0kg
LST-100
1kVA
200
259
220
120
135
20.0kg
LST-150
1.5kVA
210
301
220
138
130
25.0kg
LST-200
2kVA
210
301
220
138
150
30.2kg
LST-300
3kVA
250
313
305
180
152
44.0kg

型　 式
Ｓ－６Ｔ
塗装色
マンセル５Ｙ７/１
重　 量
１０ｋｇ

※ 上記仕様以外も受け賜りますお気軽にお問合せ下さい。


　概要

　このトランスシステムの１次（入力）及び2次（出力）
回路には、アレスタ（避雷器）を搭載しております。
アレスタは、誘導雷サージまたは内雷現象に対して有
効に作用しますが、性能以上のインパルスや、直撃雷
サージ等に遭遇した場合は、被保護機器を防護できな
い場合があります。 このシステムの本体である電源ト
ランスは、雷サージに対して安全に機能するよう、要所
ごとに高品質の絶縁材料を使用、極めて高い絶縁耐力
を有しています。
また1次コイルと2次コイル間には、サージによる干渉を
阻止するとともに、 不要電流をアースする、 三層構造
（PE,SE,CE)の金属製遮蔽板 （シールドベルト）を設け
ています。		 LST結線図
LSTシリーズ
　特性表
アレスタ（避雷器） 50/60Hz共用
定格?性能?条件 AC100V AC200V
定格電圧 　 110V 220V
公称放電電流 　 1500A
動作開始電圧 　 250V±12％ 500V±12％
雷インパルス耐電圧 1.2/50μs 5000V
制限電圧 8/20μs 560V以下 1000V以下
雷インパルス大電流 4/10μs 20KA　2回
方形型インパルス大電流 2ms 100A　2回
周囲温度 　 -20℃～+50℃
標高 　 1000m以下
使用条件 　 屋内
保護機能 　 切離し装置付（自動）
オトワGLアレスタ資料より抜粋

トランス（高絶縁シールドタイプ） 50/60Hz共用
項目 条件
定格一次電圧 V AC 100～240
定格二次電圧 V AC 100～240
定格容量 KVA 0.5～1
耐熱等級 クラス B
電圧変動率 %以下 5
絶縁抵抗 1000Vメガー 100MΩ以上
商用周波
絶縁耐力		 10KV1分間 P-(S?CE)
P-(PE?SE)
5KV1分間 S-(SE?CE)
S-(PE?SE)
インパルス
絶縁耐力		 ※12KV(1.2/50μs) P-(S?CE)
P-(PE?SE)
サージ移行率 ※10KV(1.2/50μs) -40db以下
(コモンモード)
使用場所?標高 　 屋内?
１０００m以下
※公的機関に於ける試験値
